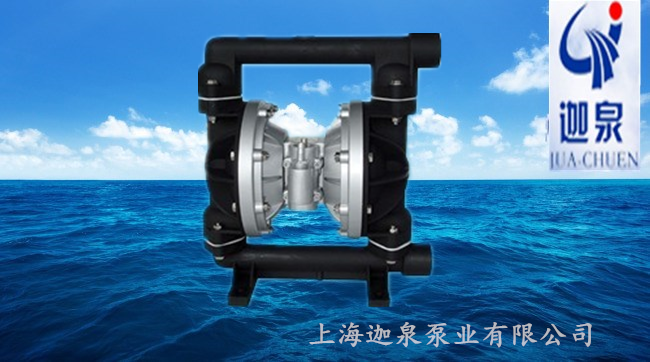

衬四氟防腐气动隔膜泵|耐腐蚀隔膜泵

产品型号：

更新时间：2024-10-10

浏览次数：3223

简要描述：衬四氟防腐气动隔膜泵|耐腐蚀隔膜泵-采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

产品咨询在线客服

产品介绍

衬四氟防腐气动隔膜泵|耐腐蚀隔膜泵-简介

QBY型衬四氟气动隔膜泵是一种新型输送机械，是目前国内颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。扬子江水泵公司目前已形成系列化生产，共有八种规格直径：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、特氟龙、食品橡胶等满足不同用户的需要。泵体材质：RPP增强聚丙烯。

1．不需灌引水，吸程高达2-7m，扬程达50m，出口压力≥6kgf/c㎡。

流动宽蔽，通过性能好，允许通过QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

2．颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。

3．扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7kg/c㎡之间）。

4．该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。

5．不必用电，在易燃、易爆场所使用安全可靠。

6．可以浸没在介质中工作。

7．使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。

8．结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。

9．可输送较粘的液体。（粘度在1万厘泊以下）

10．本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。

型号	流量	扬程	出口压力	吸程	允许	供气压	空气
	m3/h	m	kgf/cm2	m	通过颗粒	Kgf/cm2	消耗量
					φ（mn）		m3/min
QBY-10	0～0.8	0～50	6	2	1	7	0.3
QBY-15	0～1	0～50	6	2	1	7	0.3
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6
QBY-40	0～8	0～50	6	7	4.5	7	0.6
QBY-50	0-14	0-50	6	7	8	7	0.9

QBY型衬四氟气动隔膜泵-外形尺寸参数

型号	A	B	C	D	E	H1	H2	H3	H	螺纹	法兰式
型号	A	B	C	D	E	H1	H2	H3	H	NPT/BSPT	ANSI	DIN
QBK-8	95	80	145	144	20	20	117	10	140	5/16＂	-	-
QBK-10-15	135	48	218	144	12	34	176	10	226	3/8＂-1/2＂	-	-
QBK-25	236	145	381	248	12	46	344	18	412	1＂	-	-
QBK-40	236	145	381	248	12	50	348	18	428	1½ ＂	-	-
QBK-50	320	220	518	347	14	50	521	27	609	2＂	○	○
QBK-80	360	240	634	455	18	96	696	50	842	3＂	○	○

衬四氟气动隔膜泵-产品结构图：

1、压缩空气为动力。

2、是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特点，因此隔膜泵具有以下特点:

（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。

（2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花

（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。

（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动小，适用于不稳定物质的输送

（5）流量可调节，可以在物料出口处加装节流阀来调节流量。

（6）具有自吸的功能。

（7）可以空运行，而不会有危险。

（8）可以潜水工作。

（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。

（10）没有复杂的控制系统，没有电缆、保险丝等。

（11）体积小、重量轻，便于移动。

（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。

（13）泵始终能保持高效，不会因为磨损而降低。

（14）百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热

（15）没有动密封，维修简便避免了泄漏。工作时无死点。

气动隔膜泵订货须知:

一、①气动隔膜泵产品名称与型号②气动隔膜泵口径③气动隔膜泵扬程（m）④气动隔膜泵流量⑤气动隔膜泵电机功率（KW）⑥气动隔膜泵转速（r/min）⑦气动隔膜泵压〔V〕⑧气动隔膜泵吸程（m）⑨气动隔膜泵是否带附件以便我们的为您正确选型。
